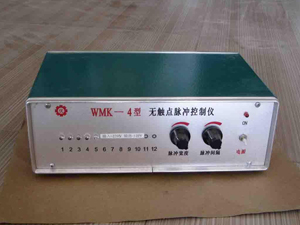

無觸點脈沖控制儀

無觸點脈沖控制儀為_新設計，__，技術_，是數碼管顯示的更新換代產品，采用微電腦控制，具有液晶漢字顯示，設置直觀、方便。

產地：滄州>河北

供應商：河北創信環保科技有限公司

咨詢熱線：15350780770

無觸點脈沖控制儀詳細介紹

無觸點脈沖控制儀基本簡介：

電動控制分為由晶體若分立元件和集成組件組成的兩種儀表。其輸出方式分為:干簧繼電器、可控硅直流開關和大功率管輸出等三種。

無觸點脈沖控制儀，是脈沖袋式除塵器噴吹清灰系統的主要控制儀表。它的性能好壞直接影響噴吹清灰效果。通過調整控制儀的脈沖周期和脈沖寬度_除塵系統的正常運行。

目前，用于脈沖袋式除塵器的脈沖控制儀，大致可分為電動控制、氣動控制和機械控制三種。

氣動控制分為單脈沖源組合和雙脈沖源合兩種儀表。

機械控制種類較多，有碼盤式、單軸式和三軸式等三種儀表。

目前常用的有無觸點脈沖控制儀、氣動脈沖控制儀和三軸式機械脈沖控制儀。這三種控制儀，經過在脈沖袋式除塵器上的長期運行證明，性能穩定，效果良好。

QYM型無觸點脈沖控制儀采用晶體鉀邏輯線路和可控硅直流開關，它具有體積小、壽命長、重量輕、工作穩定和調接方便（脈沖寬度和脈沖周期可在較大范圍內隨意調節）等特點。

無觸點脈沖控制儀產品特點：

（1）控制儀采用工業級單片機作為控制核心；

（2）控制儀采用_的總線式顯示方法，既顯示了設備的正常工作狀態，又方便了工作參數的設置；

（3）面板上有各個輸出點的工作指示，可快速判斷輸出點的狀態；

（4）控制儀采用通用的硬件 + 控制算法的設計方案，_的解決了降低控制成本和提高控制可靠性的矛盾。選用該控制儀，用戶只需要正確安裝外圍設備，正確的設置參數即可輕松實現除塵器的電器控制，不需要_編程；

（5）控制儀采用EEPROM數據保存技術，實現控制參數的隨時修改和掉電保存。由于系統的控制參數具有特殊的保護措施，即使是在特別惡劣的環境下，仍能保持控制參數的安全。

無觸點脈沖控制儀面板指示：

（1）數碼管：運行顯示，設置參數及運行過程參數顯示；

（2）上鍵（紅）：增加按鈕；

（3）中鍵（黃）：設置/移位按鈕；

（4）下鍵（紅）：手動按鈕；

（5）指示燈1--35：指示各輸出點的工作狀態；

（6）指示燈36：卸灰輸出指示燈。

參數代號		參數意義	默認參數	設置范圍	單位
P1		P1 提脈間隔	05s	1~99 s	1 s
P2		P2 脈沖寬度	0.10s	0.02~0.99s	0.10 s
P3		P3 閥間隔	03s	3~999 s	1 s
P4		P4 周期間隔	10s	（1~999）×10 s	10 s
P5		P5 卸灰時長	05s	0~99 s	1 s
P6		P6 卸灰間隔	01次	0~99<	1次
P7		P7 提升閥數	00個	0~17	1個
P8		P8 組脈沖閥數	35個	1~35	1個
P9		P9 室間隔	05s	1~999 s	1 s
按以下步驟設置參數
設置說明	1.按功能鍵進入參數選擇狀態（Pn），按設置鍵選擇參數 Pn；2.選擇好參數后按功能鍵進入參數值修改狀態，按設置鍵修改參數值；（按功能鍵選擇位，按設置鍵對應位加1）3.設置好參數值后按確定鍵（手動鍵）回到參數選擇狀態（Pn）；4.重復步驟2、3修改所有需要修改的參數；5.修改完所有參數后按確定鍵（手動鍵）保存參數并進入倒計時狀態；6.若保存時參數時跳回參數選擇狀態說明對應參數設置不合理；7。20s內無操作自動退出參數修改狀態，并不保存所修改參數。
